Valinta jäykän-joustavan piirilevyn ja tavallisen joustavan piirilevyn välillä kuulostaa tekniseltä kysymykseltä, mutta tämä on todella tuotearkkitehtuuripäätös, joka vaikuttaa valmistuskustannuksiin, kokoonpanon monimutkaisuuteen ja pitkäkestoiseen-huoltoon. Olemme nähneet suunnittelutiimien käyttäneen viikkoja suunnittelun optimointiin vain ymmärtääkseen NPI:n puolivälissä-, että jäykkä-flex hybridi olisi yksinkertaistanut heidän liitinongelmaansa kokonaan. Dongguanissa sijaitsevassa CSNT-EMS:ssä autamme säännöllisesti tiimejä työskentelemään tämän-poiston läpi ennen kuin ne sitoutuvat tiettyyn lähestymistapaan.
Perusteellisen eron ymmärtäminen
Tavallinen joustava painettu piiri (FPC) käyttää polyimidikalvoeristettä (PI), joka voi mukautua pakkauksen muotoon asennuksen tai -loppukäyttöpalvelun aikana. Jäykkä{2}}flex PCB yhdistää nämä taivutusosat jäykkien osien kanssa (tyypillisesti FR4) yhdeksi integroiduksi rakenteeksi. Jäykät osat tarjoavat asennuspinnat komponenteille ja liittimille. Taivutusosat tarjoavat dynaamisen tai staattisen taivutuskyvyn.
Rakenteellinen ero ohjaa valmistusprosessin eroa. Puhdas-taivutusmalli on valmistettu kokonaan polyimidi- ja kuparimateriaaleista. Jäykkä-jousto vaatii peräkkäistä laminointia, jossa polyimidikerrokset liitetään jäykkiin kerroksiin kontrolloidussa lämpötilassa ja paineessa. Tämä tekee jäykästä-joustamisesta kalliimpaa neliösenttiä kohden kuin pelkästä-taivutuksesta.

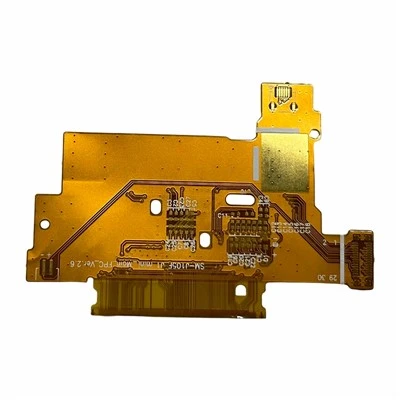

Kun tavallinen joustava lauta yksin on oikea valinta
Puhtaat-taivuttavat FPC-mallit ovat järkeviä, kun koko levyn on mukauduttava pakkauksen muotoon, kun muototekijä edellyttää levyn taittumista kompaktiksi pakkaukseksi tai kun levy kokee toistuvasti dynaamista taipumista käytön aikana.
Yksipuoliset-mallit ovat edullisin-vaihtoehto yksinkertaisiin sovelluksiin, kuten LED-nauhaliittimiin tai yksi-akselisovelluksiin. Kaksipuoliset rakenteet tukevat monimutkaisempaa reititystä, mutta vaativat pinnoitettuja-reiät, mikä lisää prosessikustannuksia.
Puhtaiden{0}}taivuttavien FPC-mallien tärkein rajoitus on komponenttien asennus. Et voi pinta-asennuttaa komponentteja puhtaalle polyimidille, koska materiaali ei tarjoa riittävää mekaanista tukea reflow-juottamiseksi tai komponenteille, jotka kokevat mekaanista rasitusta huollon aikana. Komponentit on asennettava jäykille osille tai polyimidialueelle liimattuihin jäykisteisiin.
Kun jäykkä{0}}Flex on järkevämpää
Jäykät{0}}flex-piirilevyt sopivat erinomaisesti kolmeen erityistilanteeseen.
Ensinnäkin, kun tuotteesi vaatii pinta-asennuskomponentteja jäykkään-joustoon piirilevyyn alueilla, jotka eivät taipu. Jäykät FR4-osat tarjoavat mekaanisen tuen, jota tarvitaan luotettavaan reflow-juottoon ja komponenttien kiinnitykseen.
Toiseksi, kun FPC-suunnittelun on vähennettävä liittimien määrää. Sen sijaan, että käytettäisiin erillisiä liittimiä jäykän levyn liittämiseen taivutusosaan, jäykkä{1}}flex PCB integroi liitännän sisäisesti, mikä vähentää impedanssin epäjatkuvuuksia ja säästää levytilaa.
Kolmanneksi, kun jäykkä{0}}flex FPC käy läpi toistuvan dynaamisen taivutuksen ja sen on liitettävä jäykkien levyosien kanssa. Esimerkkejä ovat taitettavat näytöt, lidar-moduulit nivelletyillä osilla ja ilmailun hyötykuormat, joissa on käyttöönottomekanismeja.
Eräs lääkinnällisten laitteiden valmistaja, jonka kanssa työskentelimme, oli alun perin määrittänyt erillisen jäykän piirilevyn, joka oli kytketty 0,5 mm:n nastapään kautta. Vaihtaminen kaksikerroksiseen jäykkään-joustoon poisti liittimen, pienensi kokoonpanon jalanjälkeä 18 prosenttia ja paransi signaalin eheyttä liitännässä.
Rigid{0}}flex vs erillinen jäykkä+FPC-kokoonpano vertailu
Materiaali- ja prosessikustannuserot
Puhtaiden-taivuttavien mallien materiaalikustannukset ovat korkeammat kuin jäykän FR4:n, koska polyimidikalvo ja joustava kuparipäällysteinen laminaatti (FCCL) ovat kalliimpia{2}}materiaaleja. Panasonic R-F777 PI FCCL ja Taiflex FHK0515 coverlay ovat yleisiä teknisiä ominaisuuksia, jotka kuvastavat tätä huippuluokkaa.
Rigid{0}}flex lisää peräkkäisen laminoinnin kustannuksia, mikä vaatii enemmän prosessivaiheita ja pidempiä jaksoaikoja kuin tavallinen jäykän piirilevyn valmistus. Polyimidikerrosten lukumäärä, jäykkien kerrosten lukumäärä ja siirtymävyöhykkeiden monimutkaisuus aiheuttavat kaikki kustannuksia.
Karkean kustannusvertailun vuoksi neli{0}}jäykkä-flex PCB maksaa yleensä 40–80 prosenttia enemmän kuin vastaava neljän-kerroksinen jäykkä piirilevy erillisellä kaksi-kerroksisella liitännällä. Tarkka palkkio riippuu kerrosten määrästä, levyn pinta-alasta ja geometriasta.
Päätöksen tekeminen hakemuksestasi
Jos kyseessä on jäykkä{0}}flex FPC-malli, aloita komponenttien sijoitusrajoituksella. Jos kaikki komponentit voivat istua jäykillä osilla ja taivutusvaatimus on rajoitettu muutamalle määritellylle alueelle, puhdas-taivutusmalli erillisellä jäykällä liitännällä voi olla halvin-kustannuspolku. Jos komponentit on sijoitettava useisiin tasoihin tai jos jäykkien osien välinen reititys vaatii suurta-tiheyttä yhteenliittämistä, jäykkä-flex yleensä voittaa järjestelmän kokonaiskustannuksista, vaikka itse levy maksaa enemmän.
Pinoamisen monimutkaisuus on toinen tekijä. Rigid-flex vaatii huolellista toleranssipinon hallintaa laminoinnin avulla. Työskentely valmistajan kanssa varhaisessa suunnitteluvaiheessa auttaa tunnistamaan mahdolliset ongelmat ennen kuin niistä tulee tuotannon esto.
Jäykkä-joustava PCB-pino-poikkileikkaus, joka näyttää joustavista-jäykistä siirtymävyöhykkeistä-
Ota yhteyttä suunnittelutiimiimme saadaksesi maksuttoman tarjouspyyntöarvioinnin. Tarjoamme pinoamissuosituksia, materiaalikustannusarvioita ja vertaamalla-vierestä-puhdasta-taivutusta jäykkään-joustoon sinun geometriasi mukaan. Pyydä ilmainen kiinteä-Flex PCB -tarjous CSNT-EMS:ltä keskustellaksesi erityisistä sovellusvaatimuksistasi.
Lähetä vaatimuksesi osoitteeseen info@csnt-ems.com tai käytä yhteydenottolomakettamme.
